一、系統概述

銀行辦公大樓門禁控制管理系統的服務對象，主要是銀行內部的工作人員、物業人員和出租的外部人員，人流比較復雜，所以對于大樓內部一些重要的庫房、財物室等特殊區域的出入控制及通道管理則顯得尤為重要。系統將結合非接觸式智能卡的系統技術，有效控制每個人可通過的通道和進出的場所，對大樓內部各區域?qū)崿F(xiàn)隔離管控，同時對于安全級別要求更高的區域，采用指紋識別或指靜脈識別的驗證方式。

同時，本系統具備良好的可擴展性。在滿足項目需求的基礎上，使系統具有一定的先鋒性，在該項目以后的發展中占有優勢。另外此系統平臺還設置了集成中間件，滿足多種開放式的數據接口，便于第三方系統的接入與集成，滿足本系統與其他管理子系統實現互聯互通。

二、系統設計

1.系統架構圖

本方案通過嚴謹?shù)脑O(shè)計和規劃，建立高效的、全方位、全天候、立體化的安全門禁控制管理體系。門禁管理系統采用TCP/IP相結合的方式組建網絡，可通過admin劃分VLAN的方式配置專網域，實現系統的網絡接入與系統數據交互，其系統組成架構如下圖如示：

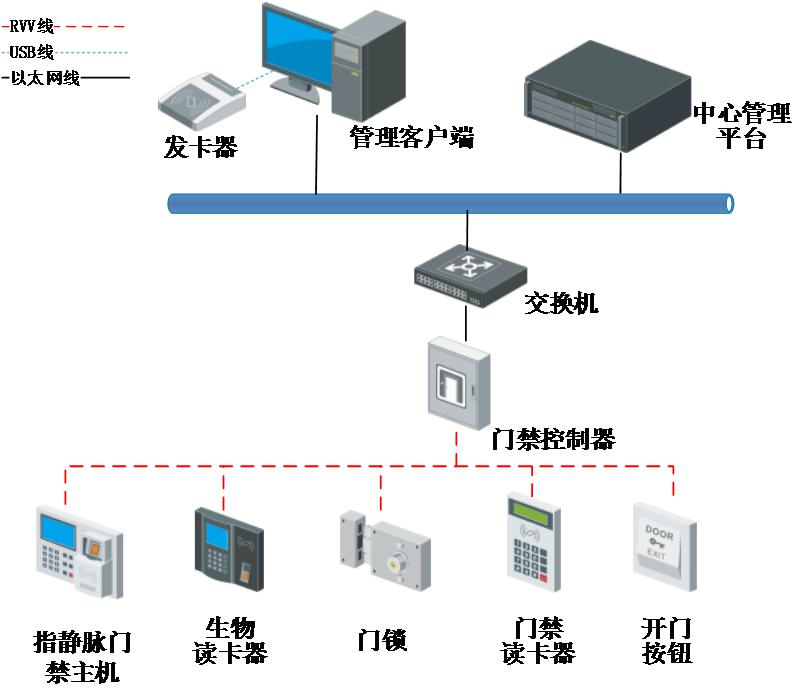

門禁控制管理子系統架構圖

2.傳輸系統設計

門禁讀卡器、生物識別讀卡器、開門按鈕、磁力鎖等前端門禁設備通過RVV4*0.75/ RVV2*0.75線纜接入到網絡門禁控制器上，而網絡門禁控制器通過非屏蔽雙絞線接入交換機經局域網集成到安防綜合管理平臺上。
